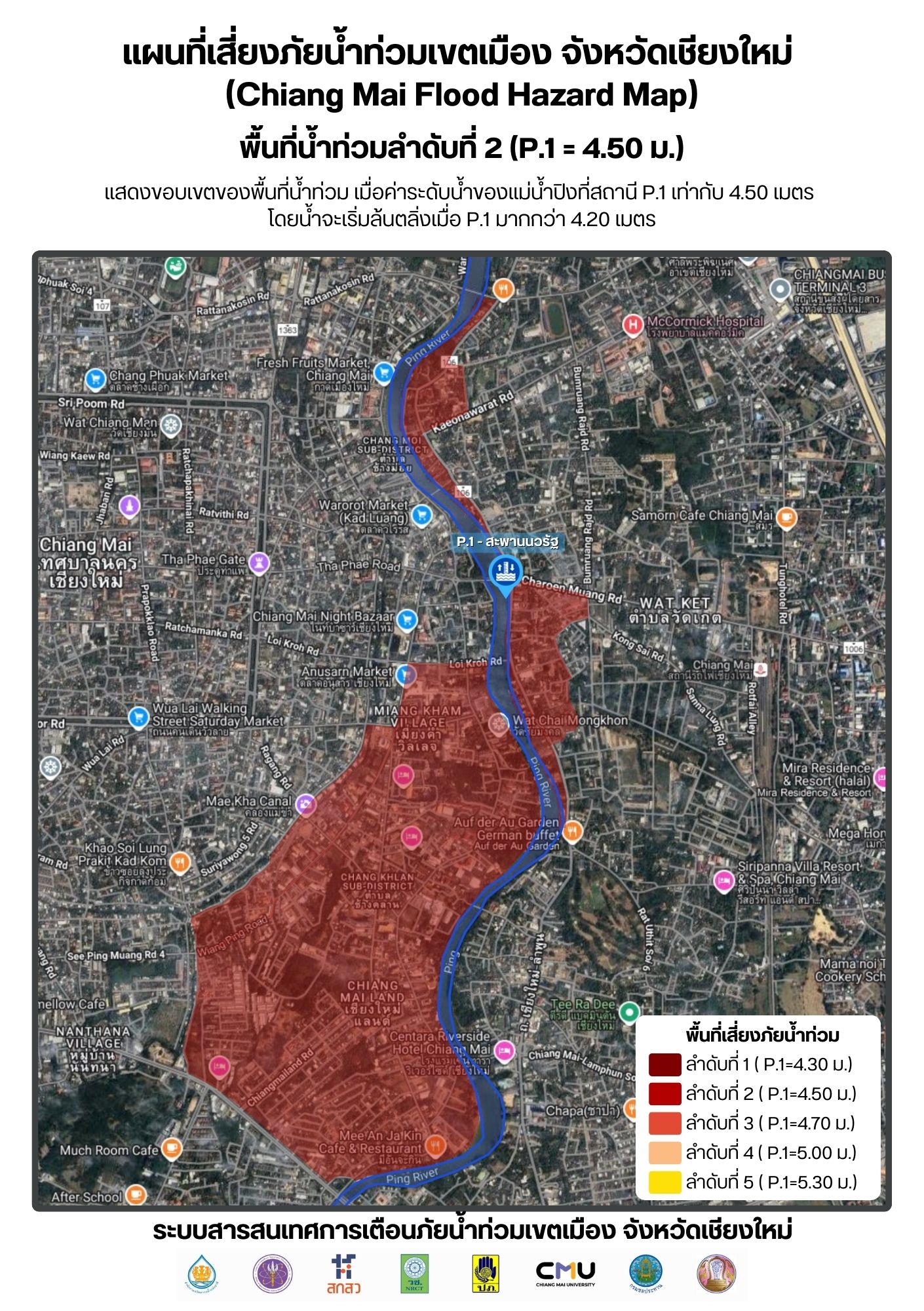

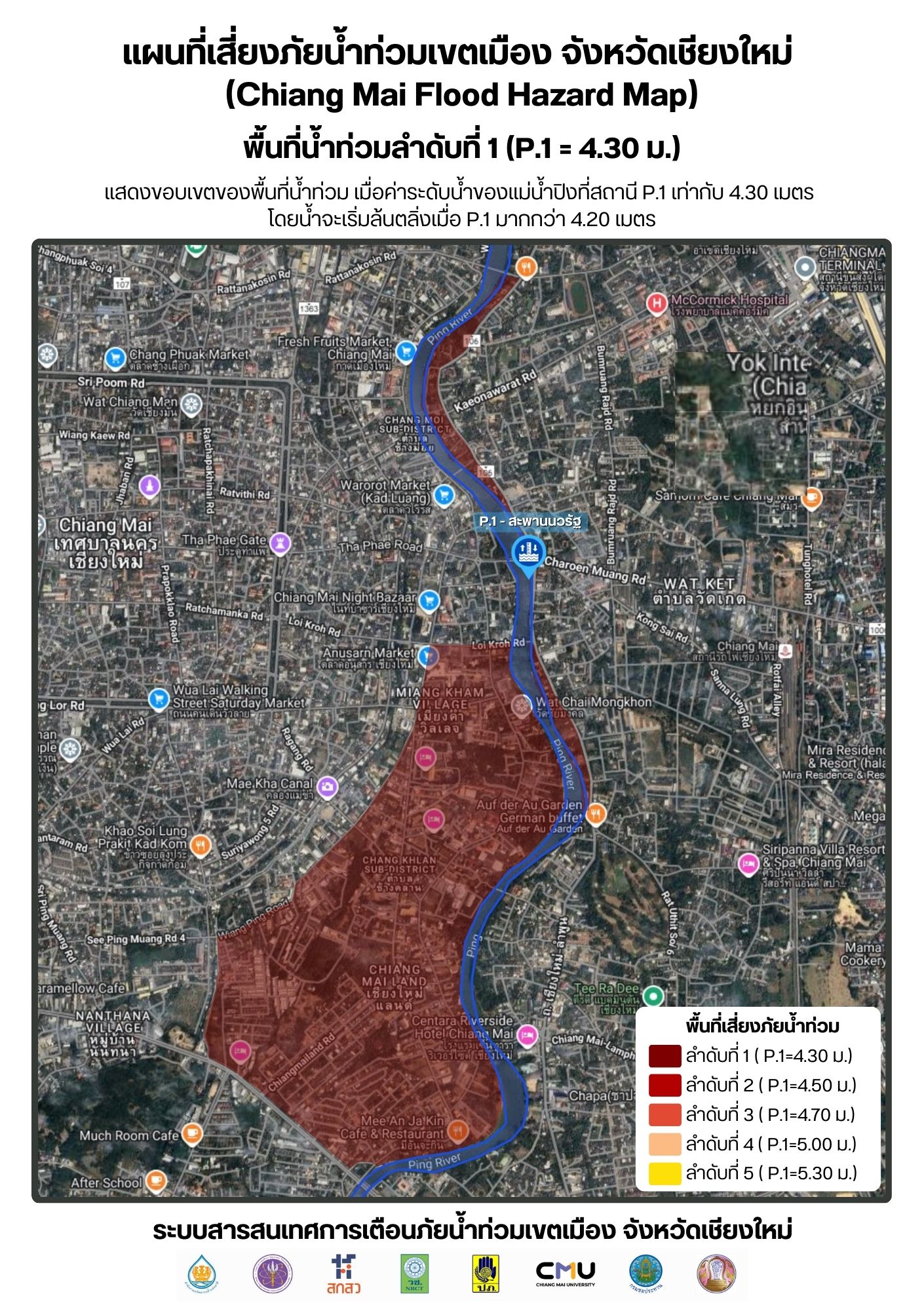

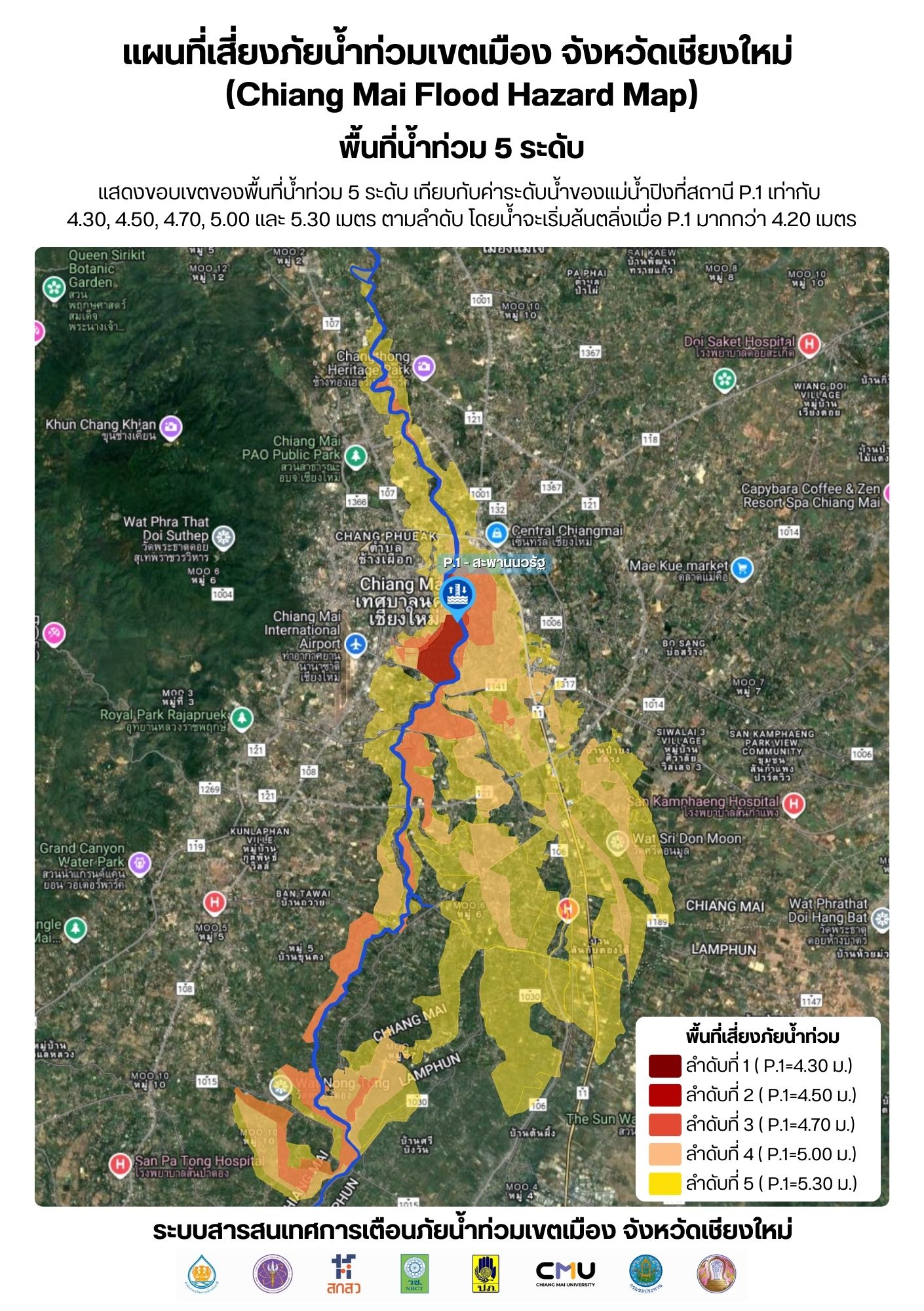

แสดงขอบเขตของพื้นที่น้ำท่วม 5 ระดับ เทียบกับค่าระดับน้ำของแม่น้ำปิงที่สถานี P.1 เท่ากับ 4.30, 4.50, 4.70, 5.00 และ 5.30 เมตร ตามลำดับ โดยน้ำจะเริ่มล้นตลิ่งเมื่อ P.1 มากกว่า 4.20 เมตร

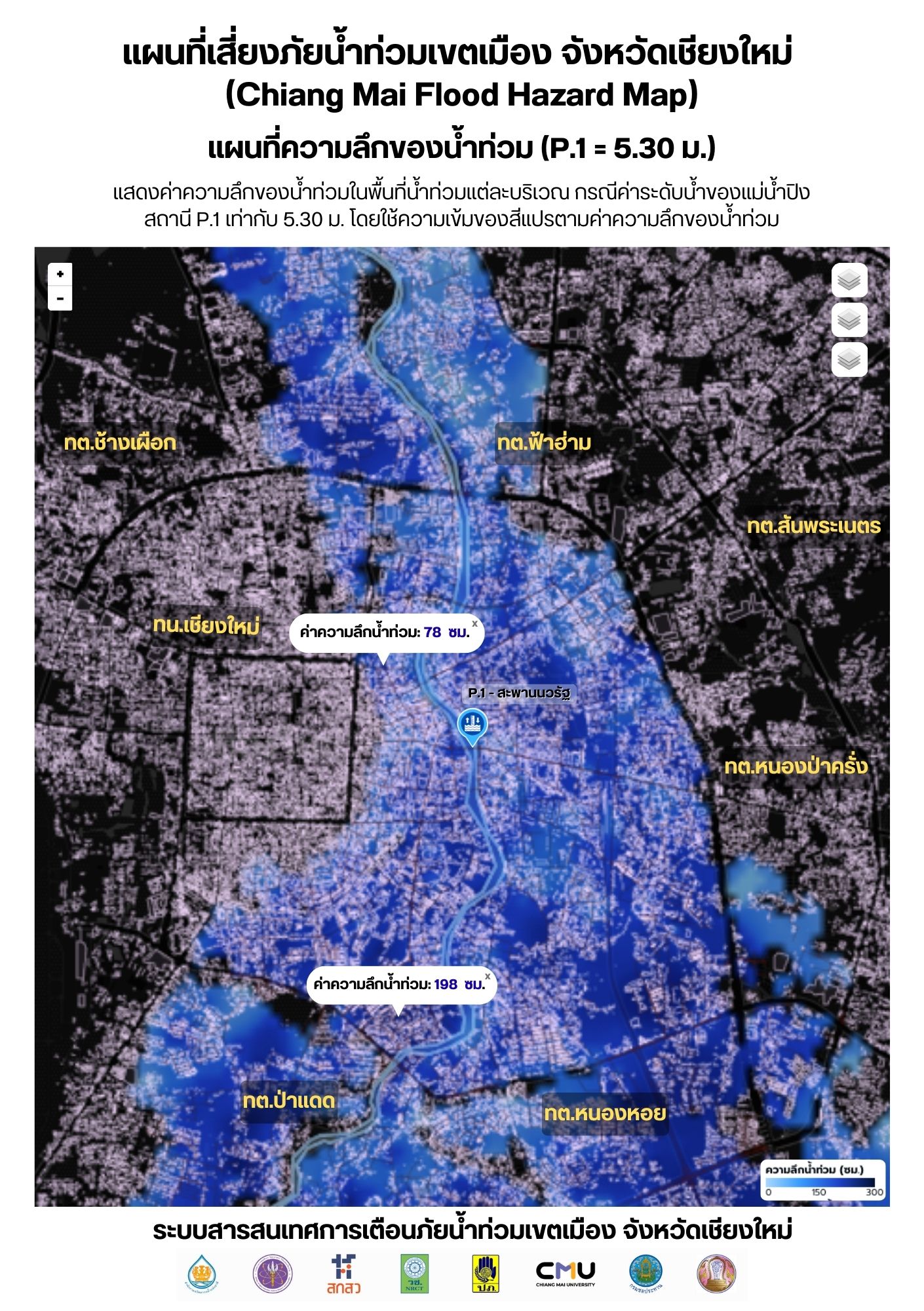

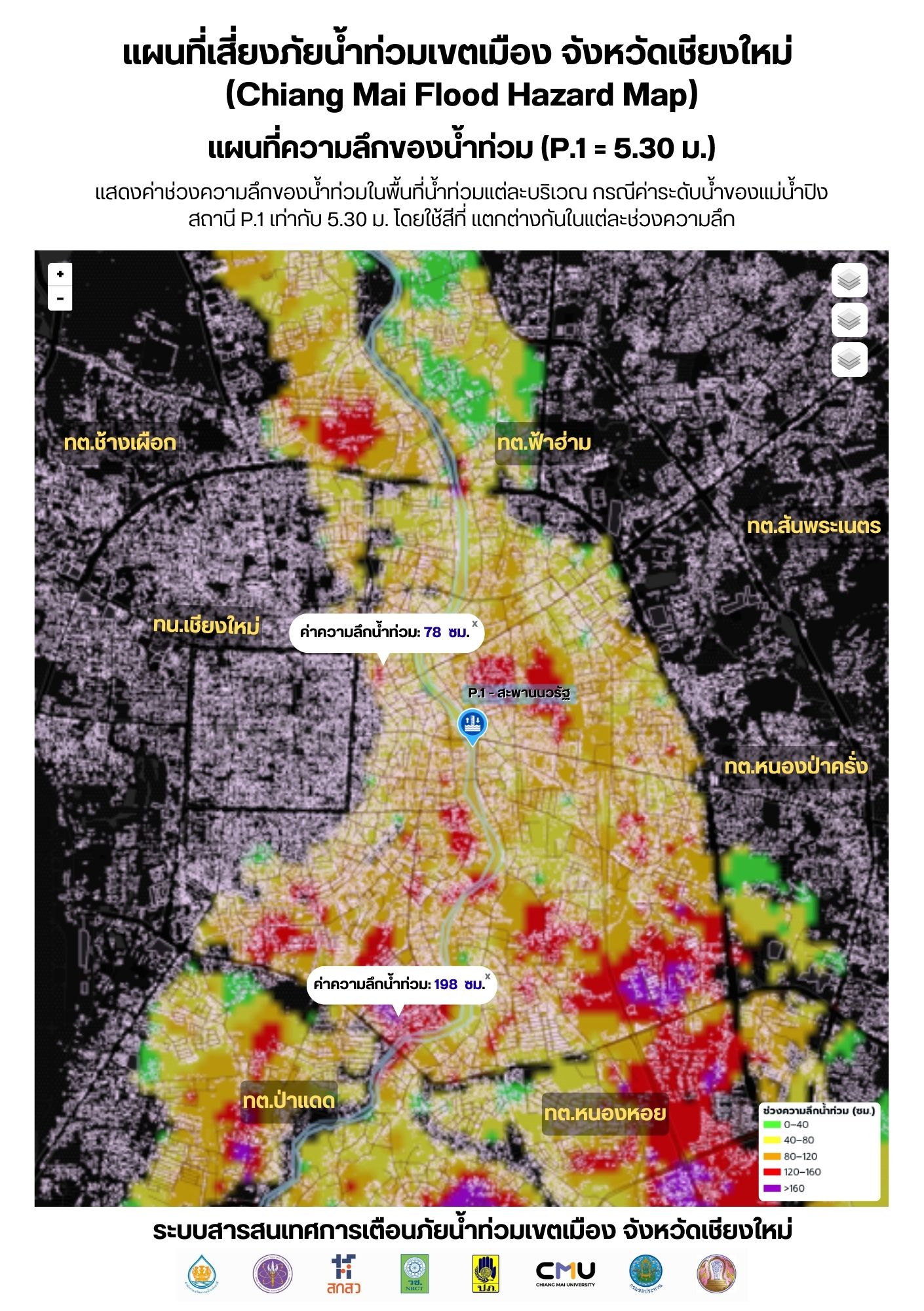

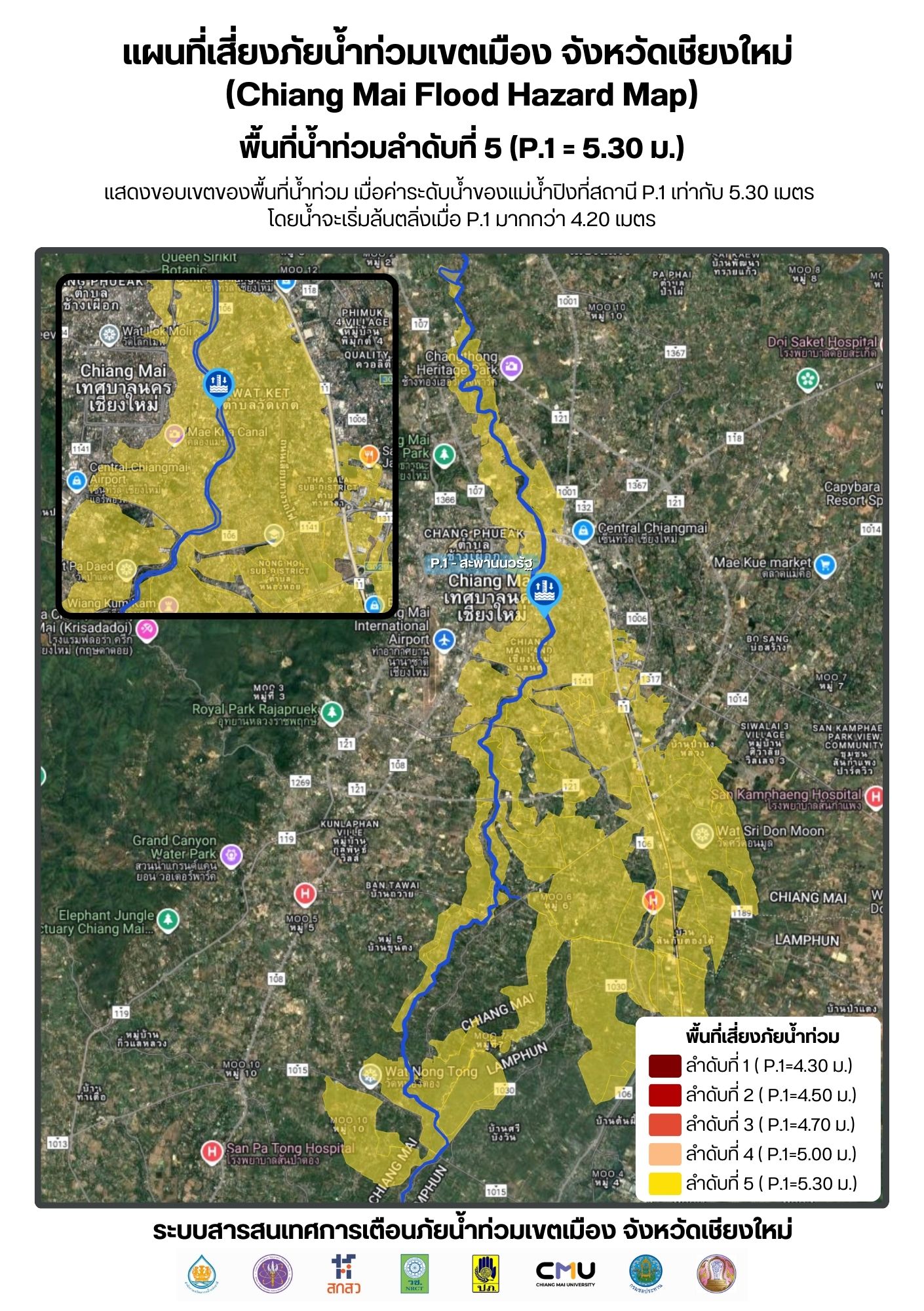

(กรณี ระดับน้ำแม่น้ำปิงที่สถานี P.1 = 5.30 เมตร) การประมาณค่าระดับความลึกของน้ำท่วมในพื้นที่น้ำท่วมเขตเมือง จังหวัดเชียงใหม่ โดยใช้ข้อมูลสภาพกายภาพของพื้นที่และค่าระดับคราบน้ำท่วม (Flood Marks) ที่เคยเกิดขึ้นในพื้นที่ แล้วนำมาประมวลผลด้วยเทคนิคการประมาณค่าเชิงพื้นที่แบบ "Inverse Distance Weighting (IDW)" ซึ่งเป็นวิธีการถ่วงน้ำหนักตามระยะทางระหว่างจุดข้อมูล ช่วยให้สามารถสร้างค่าความลึกของน้ำท่วมในบริเวณที่ไม่มีข้อมูลจริงให้มีความต่อเนื่องและสอดคล้องกับลักษณะทางภูมิประเทศ

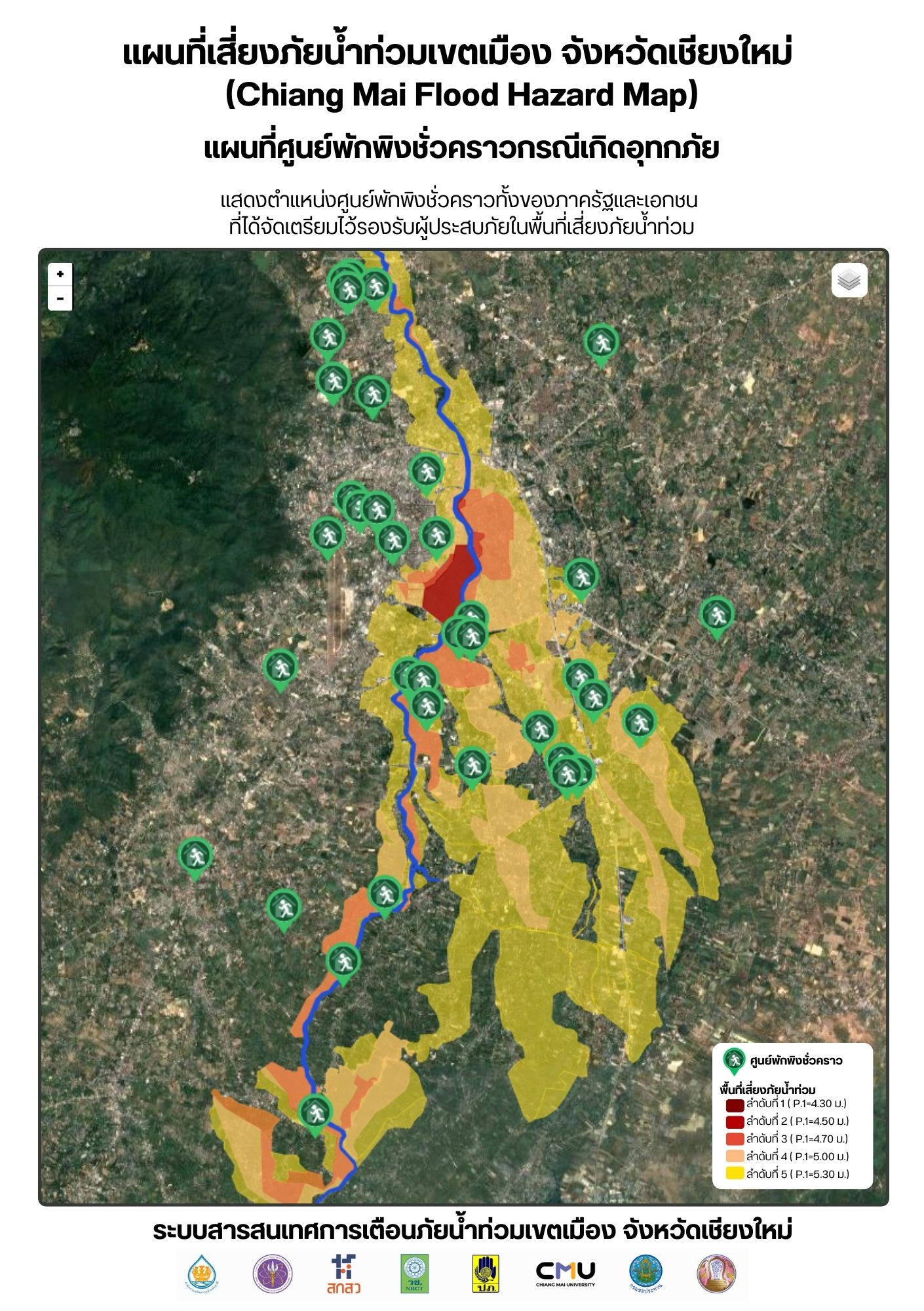

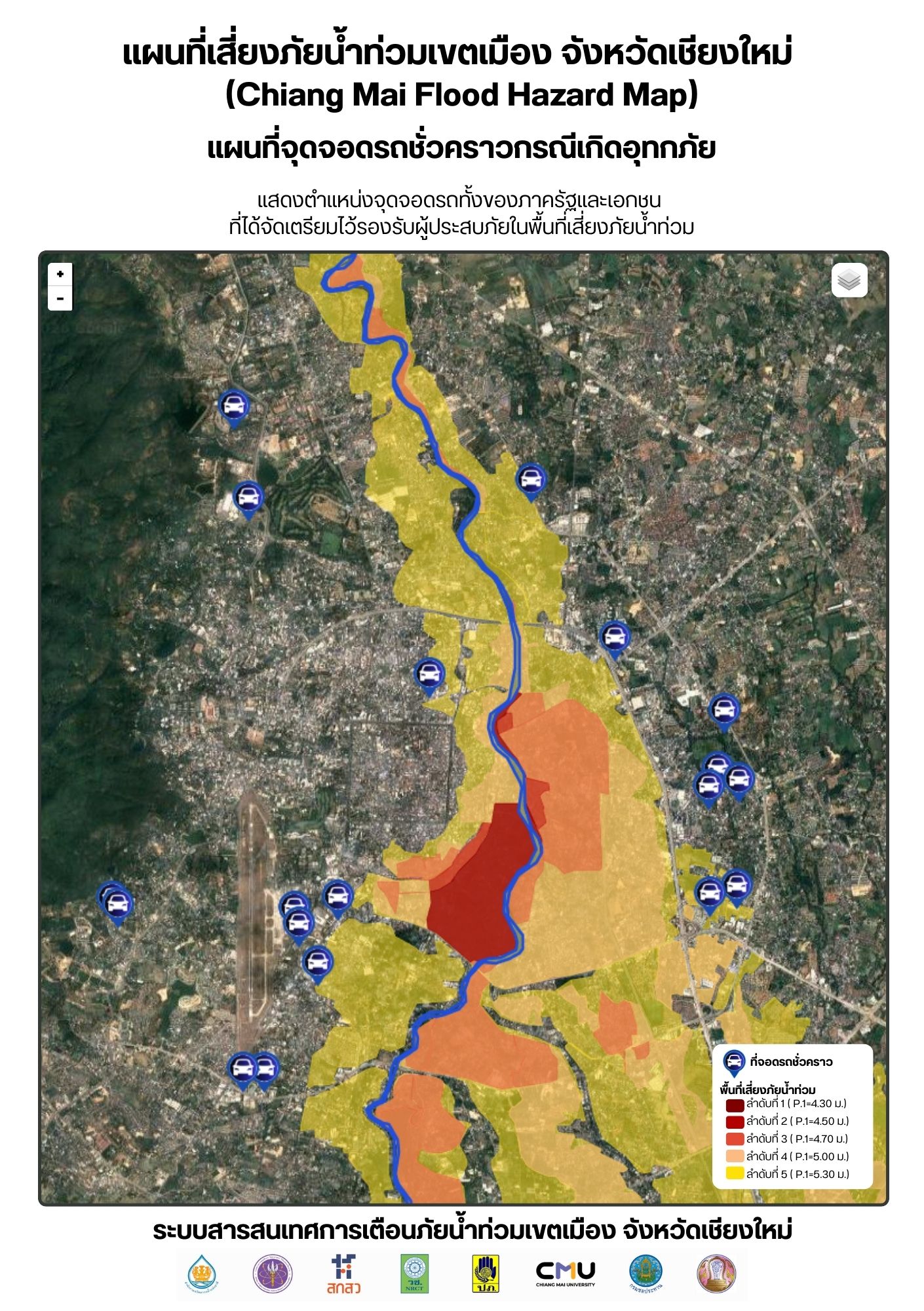

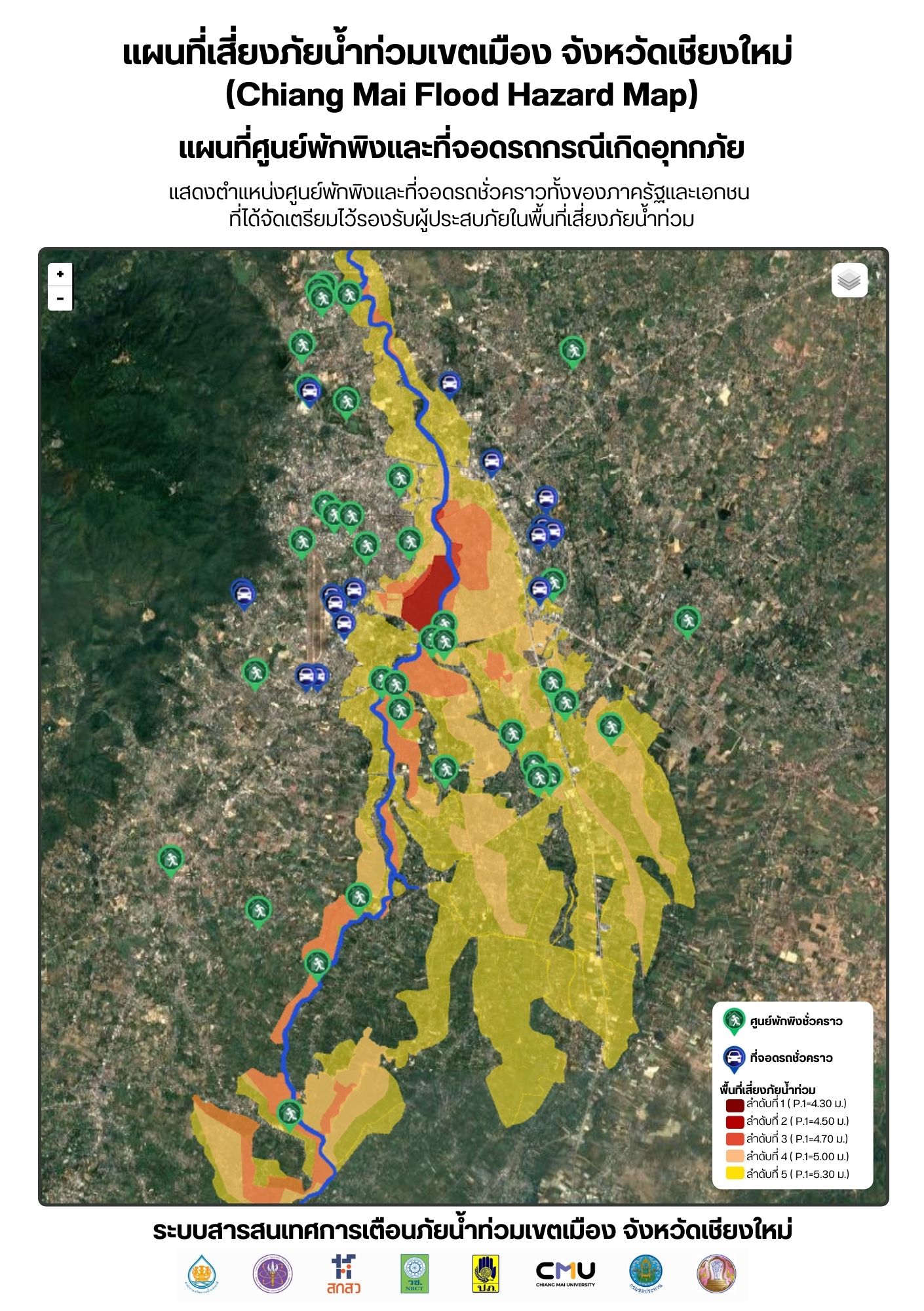

แสดงตำแหน่งศูนย์พักพิงและที่จอดรถชั่วคราวทั้งของภาครัฐและเอกชน ที่ได้จัดเตรียมไว้รองรับผู้ประสบภัยในพื้นที่เสี่ยงภัยน้ำท่วมเขตเมือง จังหวัดเชียงใหม่

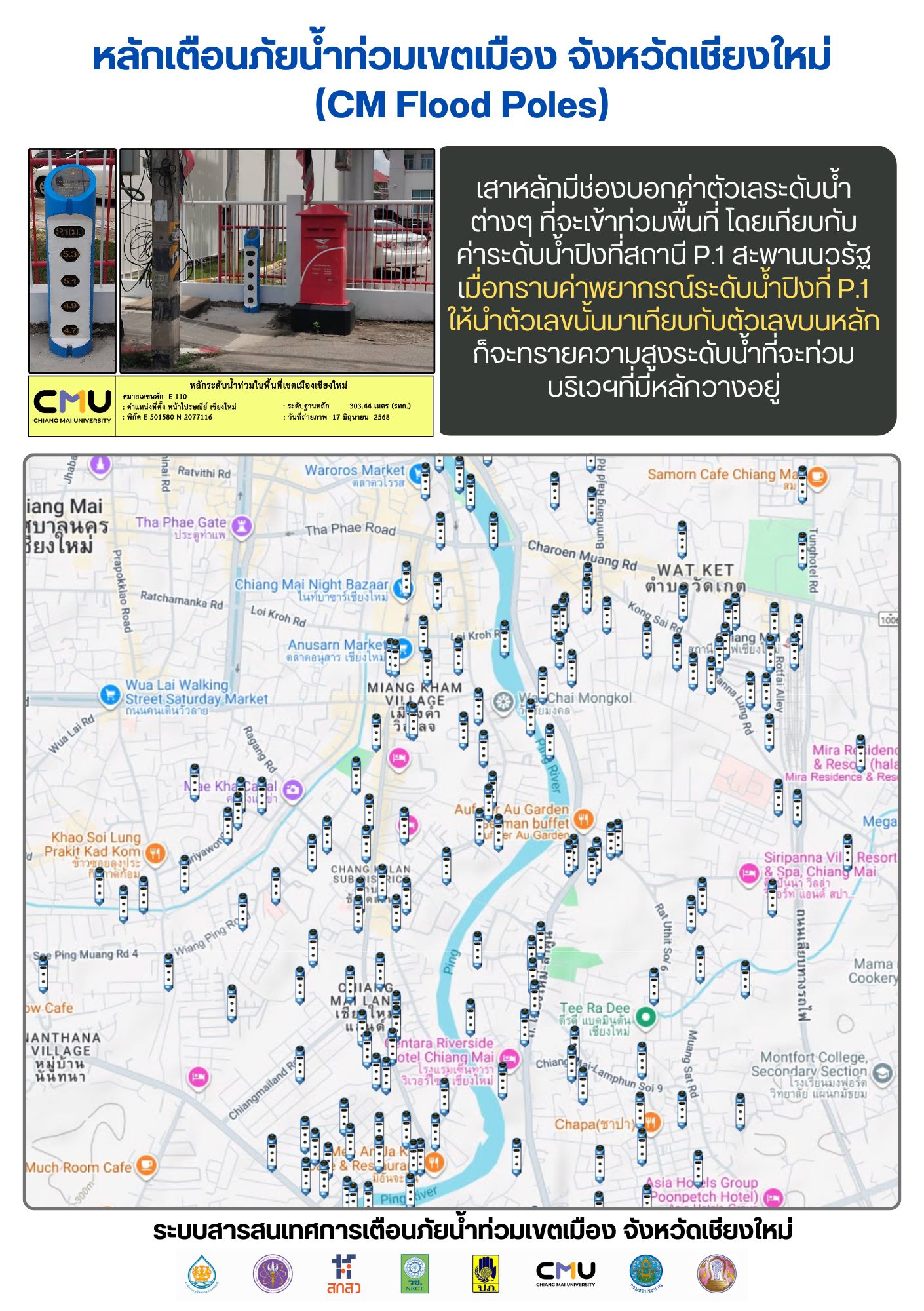

เสาหลักมีช่องบอกค่าตัวเลขระดับน้ำต่างๆ ที่จะเข้าท่วมพื้นที่ โดยเทียบกับค่าระดับน้ำปิงที่สถานี P.1 สะพานนวรัฐ เมื่อทราบค่าพยากรณ์ระดับน้ำปิงที่ P.1 ให้นำตัวเลขนั้นมาเทียบกับตัวเลขบนหลัก ก็จะทราบความสูงระดับน้ำที่จะท่วมบริวณที่มีหลักวางอยู่

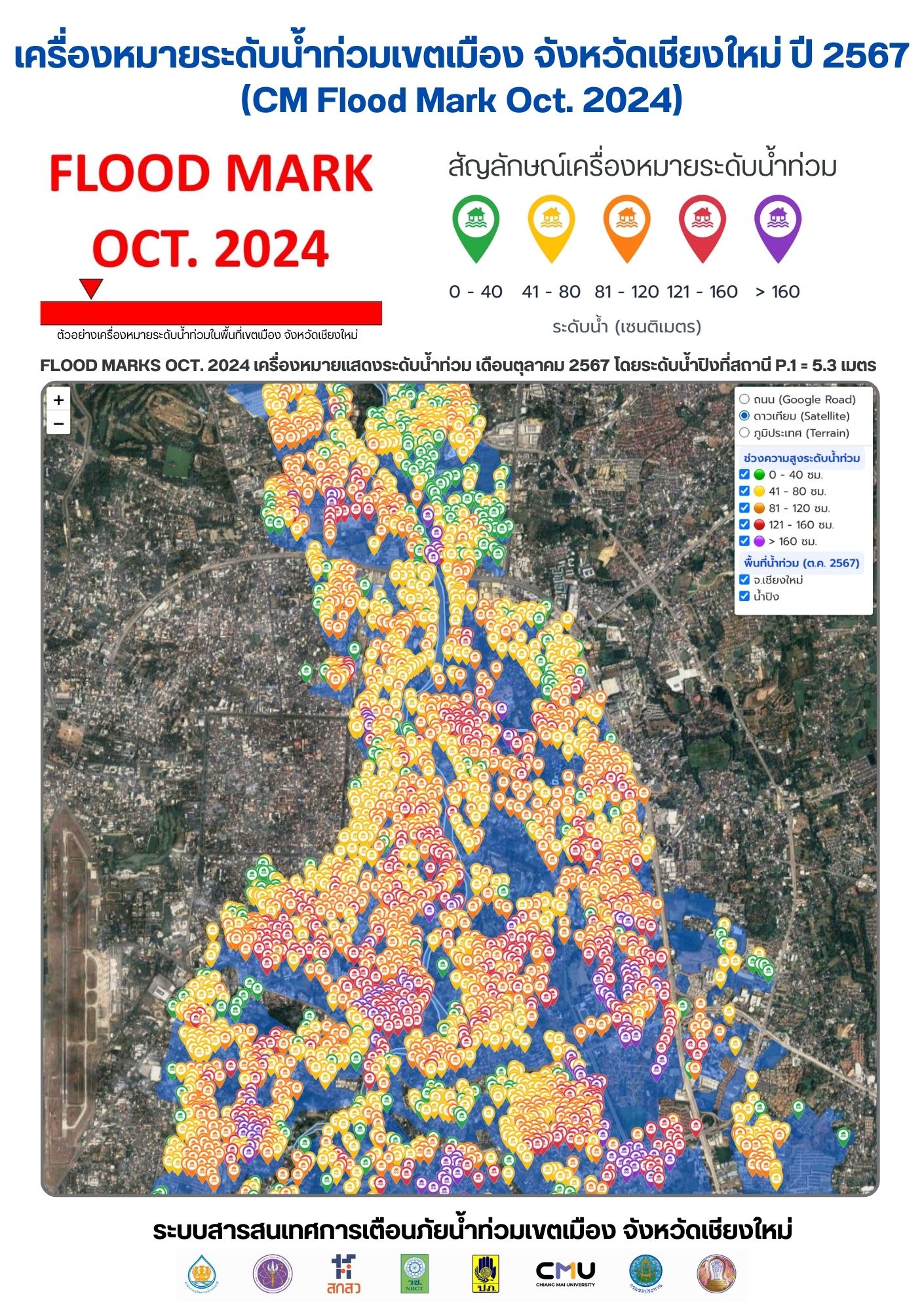

FLOOD MARKS OCT. 2024 เครื่องหมายแสดงระดับน้ำท่วม เดือนตุลาคม 2567 โดยระดับน้ำปิงที่สถานี P.1 = 5.3 เมตร เพื่อการเตือนภัยสำหรับชุมชนในพื้นที่เสี่ยงภัย จำนวน 5,000 จุด ติดตั้งกระจายทั่วพื้นที่เคยเกิดน้ำท่วมในเขตเมือง จ.เชียงใหม่ และ จ.ลำพูน โดยแสดงระดับน้ำท่วมสูงสุดวัดจากผิวถนน โดยเปรียบเทียบกับค่าระดับน้ำของแม่น้ำปิงที่สถานี P.1 เชิงสะพานนวรัฐ ซึ่งเกิดน้ำท่วมใหญ่ในเดือนตุลาคม พ.ศ. 2567 โดยที่ P.1 = 5.30 เมตร

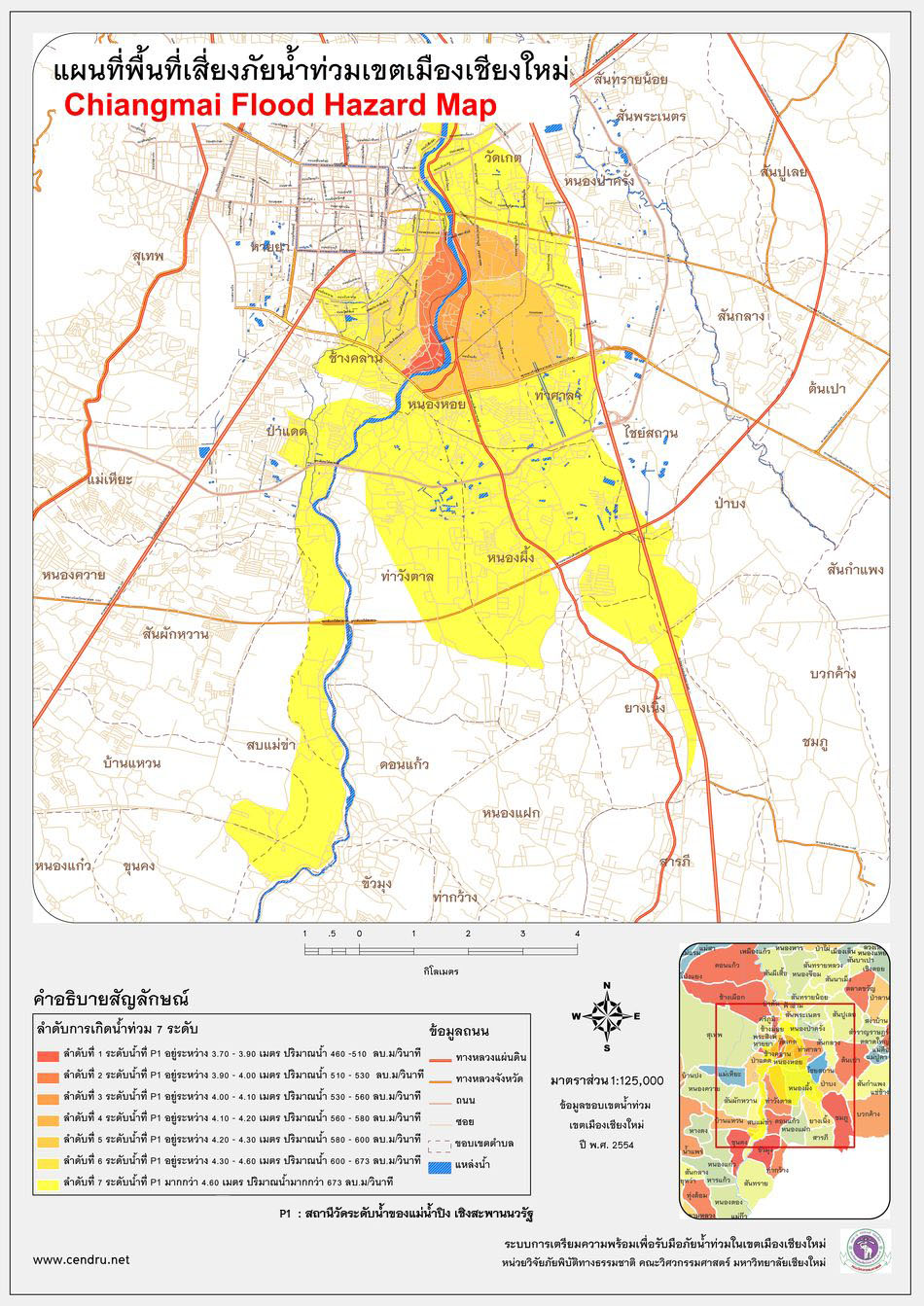

โดยข้อมูลของแผนที่ใช้เกณฑ์ของระดับน้ำท่วมและขอบเขตของน้ำท่วมที่เกิดขึ้นในปี 2554 แต่เนื่องจากในปัจจุบันนี้ศักยภาพของการรองรับน้ำและการป้องกันน้ำท่วมของเมืองเชียงใหม่ได้พัฒนามากขึ้น จึงทำให้ข้อมูลแผนที่ ปี 2554 มีความคลาดเคลื่อนไม่ทันสมัยแล้ว จึงได้มีการจัดทำแผนที่เสี่ยงภัยน้ำท่วมชุดใหม่ ที่ใช้เกณฑ์ข้อมูลน้ำท่วม ปี 2567 ขึ้นมาทดแทน
